发表于 2016-12-5 10:58:30 |显示全部楼层
名称
型号
处理器
主频
内存
存储
系统
价格
核心板配置1
LST-CORE3354-512D4GE-080-IC-L
AM3354
800M
512MB
4GB EMMC
Linux
299
核心板
配置2
LST-CORE3354-512D4GE-080-IC-A
AM3354
800M
512MB
4GB EMMC
Android
299
核心板
配置3
LST-CORE3354-512D512N-080-IC-L
AM3354
800M
512MB
512MB NAND
Linux
299
核心板
配置4
LST-CORE3354-512D512N-080-IC-A
AM3354
800M
512MB
512MB NAND
Android
299
核心板
配置5
LST-CORE3354-1GD4GE-080-IC-L
AM3354
800M
1GB
4GB EMMC
Linux
399
核心板
配置6
LST-CORE3354-1GD4GE-080-IC-A
AM3354
800M
1GB
4GB EMMC
Android
399
如需其他配置,请联系客服改价!

           LST-Core335X-A是北京立萨科技有限公司开发的基于AM335X处理器的嵌入式核心板模块。最高1GHz主频的Cortex-A8内核,可提供快速的数据处理和流畅的界面切换。该产品自带6路UART、2路CAN-Bus,2路USB OTG、2路以太网等接口,具有强大的通讯功能。

[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
[tr][/tr]
AM335x ARM Cortex-A8 Processors
Core Feature
AM3352
AM3354
AM3356
AM3357
AM3358
AM3359
Package
15x15mm, 0.8mm (ZCZ)
CPU Speed (MHz)
300, 600, 800, 1000
300, 600, 800, 1000
300, 600,800
300, 600,800
600, 800,1000
800
Core Internal Memory
64KB SRAM shared w/
Data 32KB Cache, Programmable 32KB Cache
On-chip L2 (KB)
Data 32KB Cache, Programmable 32KB Cache
External Memory Interface
DDR2/DDR3/DDR3L/mDDR (LPDDR), 2x16-bit, NAND ECC
Graphics
-
3D Graphics
-
-
3D
OS Support
Linux, Android,Windows Embedded
Other Hardware Acceleration
Crypto Accelerator
Crypto Accelerator
2 PRU-ICSS  Crypto Accelerator
2 PRU-ICSS  Crypto Accelerator   + EtherCAT slave support
2 PRU-ICSS  Crypto Accelerator
2 PRU-ICSS  Crypto Accelerator  + EtherCAT slave support
10/100/1000 EMAC
2 port switch
USB 2.0 OTG + PHY
2
Serial Ports
6 UART, 2 SPI, 3 I2C, 2 McASP, 2 CAN, 8 Timers
System
EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
Parallel
3 MMC/SD/SDIO, GPIO

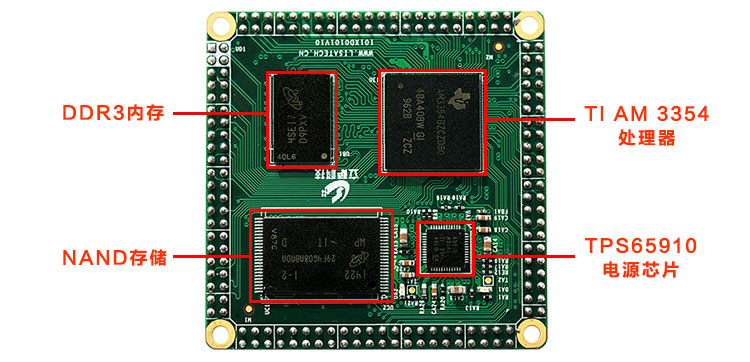

           TI AM335X 核心板(配图)




项目
参数
配置
CPU
TI AM3354 (800MHz主频)  Cortex-A8处理器
可选
内存
512MB/1GB
可选
Flash
4GB EMMC ,512MB NAND
可选

项目
参数
网口
2路RGMII接口(支持MII、RMII、RGMII)
USB
2路独立USB OTG
UART
5路UART(含UART0,最多支持6路,与其它引脚复用)
McASP
1路(最多支持2路,与其它引脚复用)
I2C
2路(最多支持3路,与其它引脚复用)
SPI
1路(最多支持2路,与其它引脚复用)
MMC
1路(支持MMC、SD、SDIO,最多支持3路,与其它引脚复用)
PWM
2路(最多支持3路,与其它引脚复用)
GPIO
2路(最多支持118路,与其他引脚复用)
LCD
24Bit RGB
GPMC
引出所有地址、数据、控制总线(与其它引脚复用)
ADC
8路(4路用作电阻触摸屏)
CAN
(最多支持2路,与其它引脚复用)
JTAG
支持
备注:
核心板已引出AM335X的所有功能引脚

项目
参数
工作温度
-40~+ 85℃工业级
存储环境温度
-50~100 ℃
存储环境湿度
20%~90%,非冷凝
机械尺寸
54mm x 54 mm,4mm
PCB规格
8层板设计,沉金工艺,独立的完整接地层,无铅化工艺
电源供电
3.6V~5V
静态系统功耗
约0.5W
接口类型
4个44PIN双排插针接口(2*22)间距为4MM






类 别
名称
备注
开发环境
Vmware-workstation
版本12.0.0以上
ubuntu-12-04
推荐32bit版本
烧写镜像
LST-SPL-335X-A2 V1.0

引导程序
u-boot
版本u-boot-2013.01.01-psp06.00.00.00
linux内核
Linux
版本linux-3.2.0-psp04.06.00.11
驱动程序
USB OTG

Ethernet
2个RGMII接口
SD

eMMC/NandFlash
Audio
MCASP
Touchpad

LCD Controller
UART
I2C
LED
KEY
PWM
测试代码
UART测试程序




类 别
名称
备注
开发环境
Vmware-workstation
版本12.0.0以上
ubuntu-12-04
指定64bit版本
引导程序
u-boot

Linux内核
Linux
版本linux-3.2.0
驱动程序
USB OTG

Ethernet
2个RGMII接口
SD

eMMC/NandFlash
Audio
MCASP
Touchpad

LCD Controller
UART
I2C
LED
KEY
PWM
Android
android 4.2.2



标配
名称
数量
备注

am3354核心板
1


am3354核心板 开发资料
1


选配
名称
数量
备注




底板


电源




l超高性价比
一切从客户角度出发,维护客户的利益,坚持高品质、高性能的服务准则为客户创造最大效益。

l稳定、可靠、便捷
1、基于低功耗、低成本ARM处理器开发平台
2、高性能、多核ARM处理开发平台
3、高稳定性、高可靠性的信号链模块、通信模块等功能模块。
l个性化-自由定制
多年的历程,积累了丰富的行业经验,领先的行业技术支持,多款嵌入式平台,满足不同行业客户的定制需求。





回复

使用道具 举报

131

主题

1

好友

4509

积分

状元

Rank: 6Rank: 6

  • TA的每日心情
    奋斗
    9 小时前
  • 签到天数: 629 天

    [LV.9]以坛为家II

    发表于 2016-12-5 11:08:05 |显示全部楼层
    现在都43xx了,还用那么落后的片子
